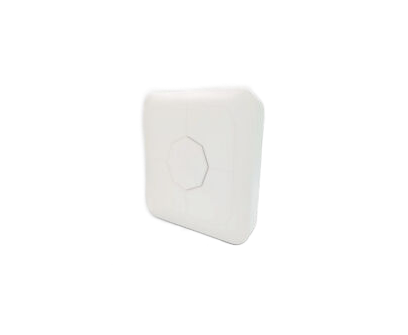

XD-BLE-R9型 | 藍牙定位系列藍牙5.1高精度定位基站

XD-BLE-R9型高精度定位基站是物聯網應用中的一款高精度定位讀寫器，與定位引擎軟件和标簽一起組成高精度實時定位系統。其主要特點：定位精度高、無延遲、輻射低、功耗低、抗幹擾能力強。使用一台定位基站可實現二維定位，兩台定位基站即可實現三維定位，定位精度 0.2m~1m。一台定位基站最大可覆蓋 300 平方米範圍。可配合攝像頭實現視頻聯動，實時無縫跟蹤目标。

聯系我們：

産品參數

工作頻段：2401MHz~2481MHz 工作帶寬：1MHz	發射功率：最大+6dBm 定位精度：0.2m~1m 定位延遲：小于 100ms
通信機制：RFID 私有協議，BLE 電源标準：PoE 48V	典型功耗：2W
工作溫度：-10℃~60℃ 存儲溫度：-20℃~70℃	連接方式：以太網安裝方式：吸頂安裝抗幹擾能力：強
抗多徑能力：強	定位信息更新速率：1Hz~5Hz
接收能力：每秒接收 400 個定位信息使用數量：1 台實現 2D 定位	重量：720g
尺寸：24024040mm

詳細說明：

工作模式

RFID 模式或 BLE 藍牙模式。
定位原理

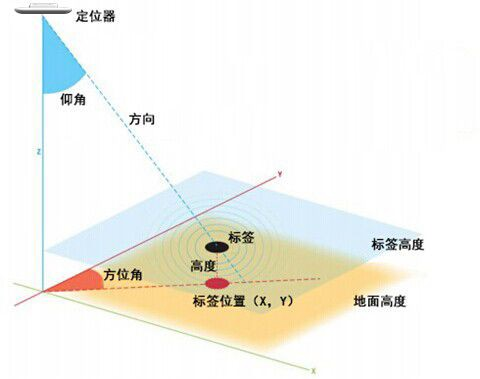

高精度定位系統，采用信号到達角定位技術。由圖所示，高精度定位系統 1 台定位基站，可以精确的測量出标簽信号的方向和 x，y 的坐标。
定位精度

1 台定位基站即可實現 2D 定位，定位精度爲亞米級别。其中核心區域可達到 0.2m，低精度定位區域可達到 1m 以内。
定位基站覆蓋範圍

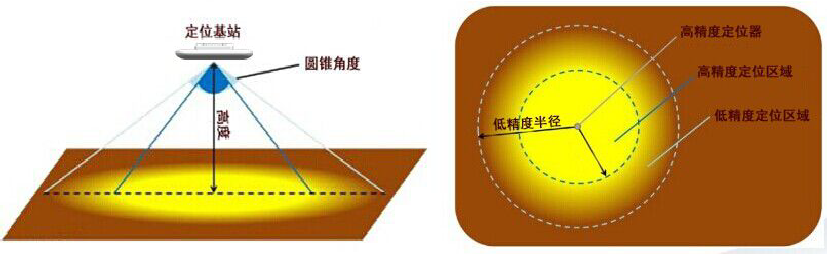

• BLE-R9 高精度定位基站就像一個聚光燈，覆蓋區域類似圓錐型，如圖所示。
• BLE-R9 高精度定位覆蓋範圍圓錐角度約 100°
• BLE-R9 低精度定位覆蓋範圍圓錐角度約 130°,大于 130°時定位精度會下降，但是仍然可以做區域識别來使用
• 定位基站與标簽最大識别距離約 100m，并且在定位器和标簽之前不能有金屬物品和混凝土牆
• 爲了提供更好的高精度定位效果，在安裝配置時盡量使定位基站之間的低精度定位區域重疊
抗幹擾能力

定位基站工作在 2.4G 頻率，工作帶寬 1MHz，發射功率 0-6dBm，可以工作在 BLE 模式和 RFID 模式。當工作 RFID 模式時使用私有信道 2401MHz 或者 2481MHz，該頻段不僅是免費頻段，而且目前使用該頻道的産品較少，外界幹擾比較少。當工作在 BLE 模式時，使用藍牙協議中的 37 廣播信道，避開了 WIFI 等無線幹擾嚴重的頻段。綜上所述，定位基站可以有效的避免系統内部電磁幹擾及外界設備對定位基站的電磁幹擾。
定位基站接收能力

每台定位基站每秒能夠接收 400 個定位信息包，如果按照标簽 1s 發送 2 個定位信息包，則最多可以實現 200 個标簽的同時定位。
位置信息更新頻次

1s 更新 5 次，單台定位基站即可實現正常步行及慢跑的實時跟蹤定位，多台定位基站組網可以實現 15 公裏時速的快速實時跟蹤定位。
